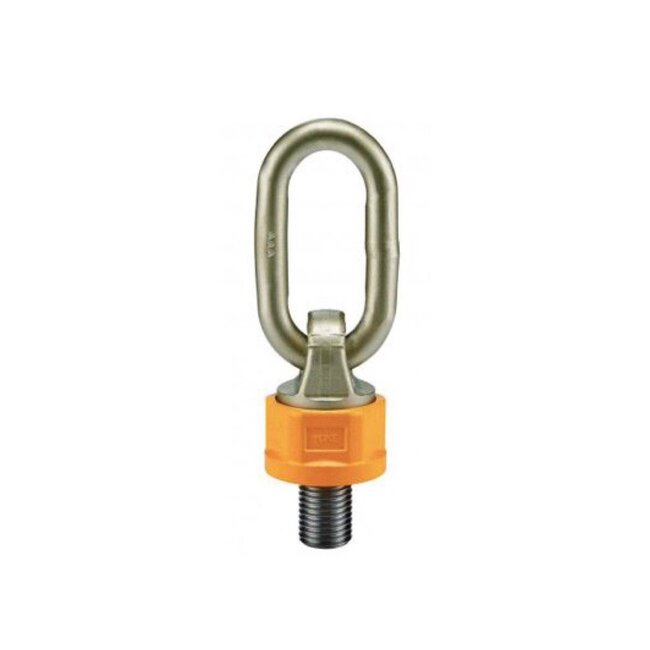

Yoke Wartel-kantel hijsoog Grade 100
Yoke wartel-kantel hijsoog Grade 100 Lees meer..
Afhalen is mogelijk
In ons magazijn met ruime voorraadHoogwaardige kwaliteit
Voor een scherpe prijs!Veiligheid voorop
Onze producten voldoen aan Nederlandse en Europese kwaliteits- en veiligheidseisenSnelle levering
uw werkplaatskraan vaak al binnen 3 weken geleverd
Productomschrijving
Specificaties
- 230 graden kantelbaar, 360 graden draaibaar door zijn unieke gelagerde design.
- Gehard en gekalmeerd staal.
- Gefabriceerd conform EN 1677-1
- Gecertificeerd door DGUV GS-OA-15-04
- Last dragende onderdelen 100% magnaflux-scheur gedetecteerd
- Elk onderdeel heeft volledige traceerbaarheid naar grondstoffen.
- Bouten zijn metrisch draad, (ASME / ANSI B18.3.1M)
- Metaalmoeheid factor van minstens 20.000 cycli bij 1,5 maal de WLL.
- Alle YOKE Super Points voldoen of overtreffen de eisen van ASME B30.26
- Makkelijk te monteren of te demonteren door de zeskantige body van de Super Point
- Mogelijk om te draaien onder last
- Met de nieuwe WLL tabel makkelijk om de juiste Super Point te vinden, door de rode markering op beide zijde kan je de slijtage van de Super Point makkelijk zien.

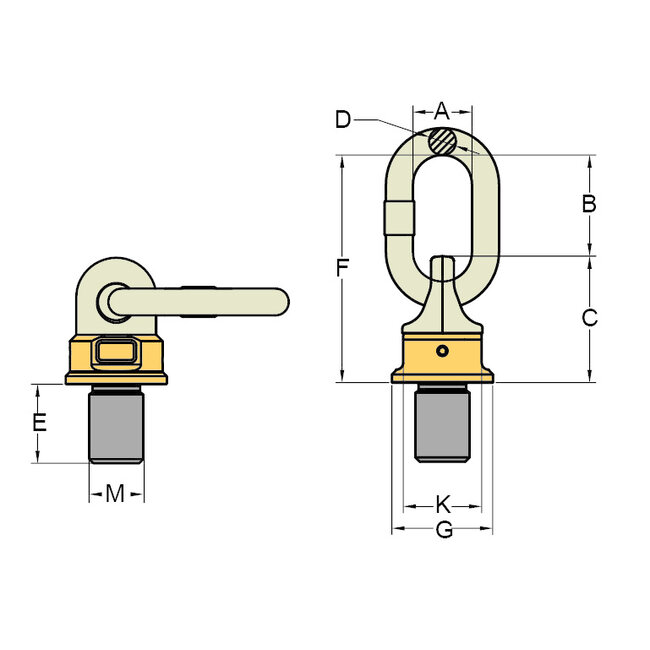

Capaciteit | Draad specificaties (in mm) | Afmetingen | Aanhaalmoment | ||||||||
ton | M | E | Pitch DIN13 | G | C | K | F | D | B | A | Nm |
0,3 | 8 | 12 | 1,25 | 36,5 | 48 | 34 | 101 | 13 | 53 | 35 | 10-40 |
0,5 | 10 | 18 | 1,5 | 36,5 | 48 | 34 | 101 | 13 | 53 | 35 | 10-40 |
0,7 | 12 | 18 | 1,75 | 36,5 | 48 | 34 | 101 | 13 | 53 | 35 | 15-40 |
1 | 14 | 20 | 2 | 36,5 | 48 | 34 | 101 | 13 | 53 | 35 | 30-40 |
1,4 | 16 | 20 | 2 | 36,5 | 48 | 34 | 101 | 13 | 53 | 35 | 45-130 |
2,5 | 20 | 30 | 2,5 | 52 | 68 | 46 | 127 | 16 | 59 | 35 | 100-170 |
4 | 24 | 30 | 3 | 57 | 75 | 50 | 148 | 19 | 73 | 40 | 190-280 |
6,7 | 30 | 35 | 3,5 | 70 | 95 | 65 | 163 | 19 | 68 | 40 | 230-400 |
10 | 36 | 50 | 4 | 81 | 106 | 75 | 201 | 22 | 95 | 50 | 270-600 |
12,5 | 42 | 50 | 4,5 | 81 | 106 | 75 | 201 | 22 | 95 | 50 | 270-700 |
12,5 | 48 | 72 | 5 | 81 | 106 | 75 | 201 | 22 | 95 | 50 | 270-700 |
18 | 56 | 78 | 5,5 | 104 | 127 | 95 | 256 | 32 | 129 | 70 | 350-900 |
20 | 64 | 96 | 6 | 104 | 127 | 95 | 256 | 32 | 129 | 70 | 350-900 |
28 | 72 | 120 | 6 | 129 | 174 | 115 | 305 | 36 | 131 | 80 | 500-1200 |
35 | 80 | 120 | 6 | 148 | 187 | 135 | 366 | 45 | 179 | 100 | 500-1200 |
