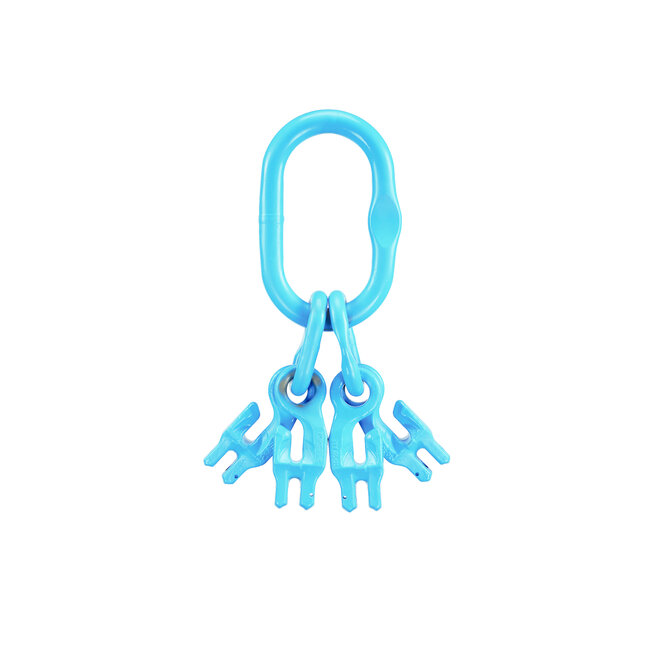

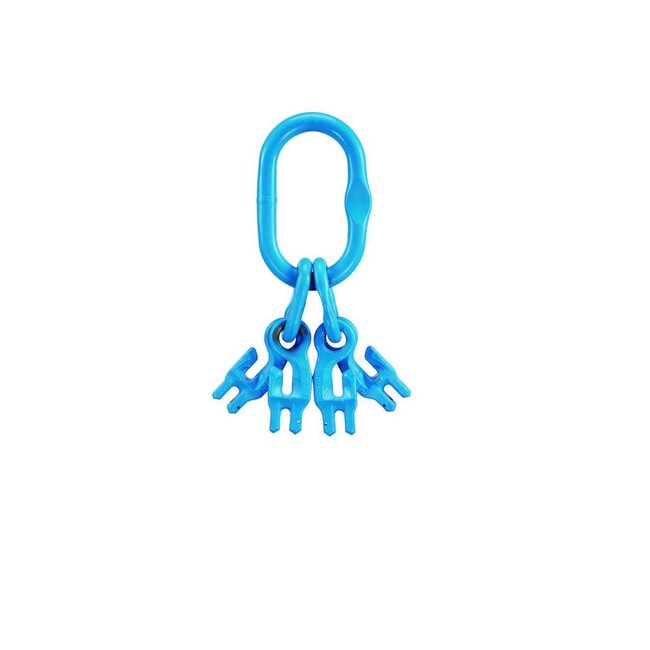

Yoke topschalm met inkorthaak 4-sprong Grade 100 - Yoke
| Artikelnummer: | TVIK-6 |
Specificaties
- Gehard en gekalmeerd staal
- Ten minste 25% meer WLL dan traditionele G80-producten.
- Gefabriceerd conform DIN PAS 1061,EN 1677 enASTM A952/ A 952M.
- Getest op 2,5 keer de WLL met certificering voor elke geproduceerde partij.
- Ontwerpfactor 4: 1.
- Metaalmoeheid factor van minstens 20.000 cycli bij 1,5 maal de WLL.
- Temperingtemperatuur op minimaal 400 ° C.
- Gelaste Master Link ontworpen voor 1-2 benig kettingwerk
- Elke topschalm is gemarkeerd met een batchnummer dat verwijst naar het testcertificaat met volledige traceerbaarheid naar grondstoffen.
- Volledige integratie van de Topschalm met de inkortklauw
- Geen reductie in WLL met het gebruik van deze topschalm
- Sneller samen te stellen
- Voordeliger dan een samenstel voorzien van alle losse componenten.
|
Working Load Limit |
Geschikt voor |
Can be used to single hook acc. To DIN15401 no. |

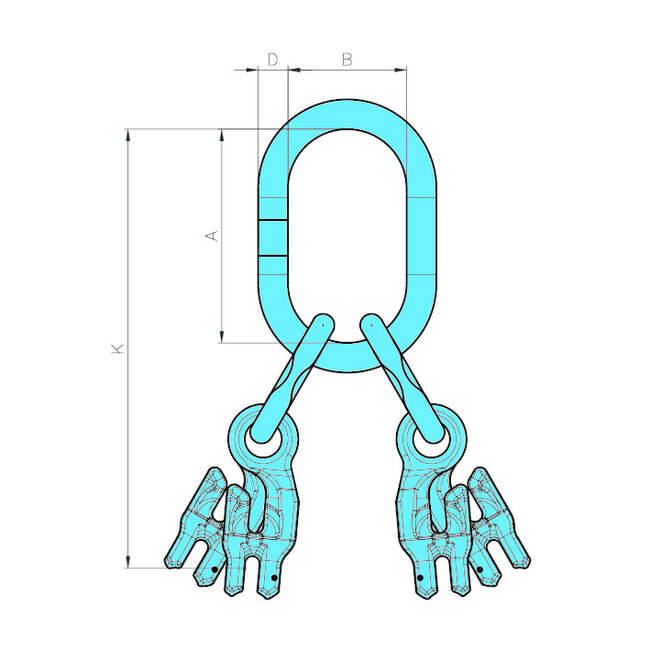

Afmetingen (mm) |
||||
|
b 0-45° |
b 45-60° |
||||||
|
a 0-90° |
a 90-120° |
||||||
|
tonnes |
(mm) |
|
D |
A |
B |
K |
|
|
2,9 |
2,1 |
6 |
6 |
19 |
160 |
95 |
261 |
|
5,3 |
3,8 |
8 |
10 |
22 |
170 |
105 |
306 |
|
8,4 |
6,0 |
10 |
10 |
28 |
190 |
110 |
355 |
|
14,1 |
10,1 |
13 |
12 |
32 |
230 |
130 |
438 |
|
21,0 |
15,0 |
16 |
20 |
36 |
275 |
150 |
542 |
