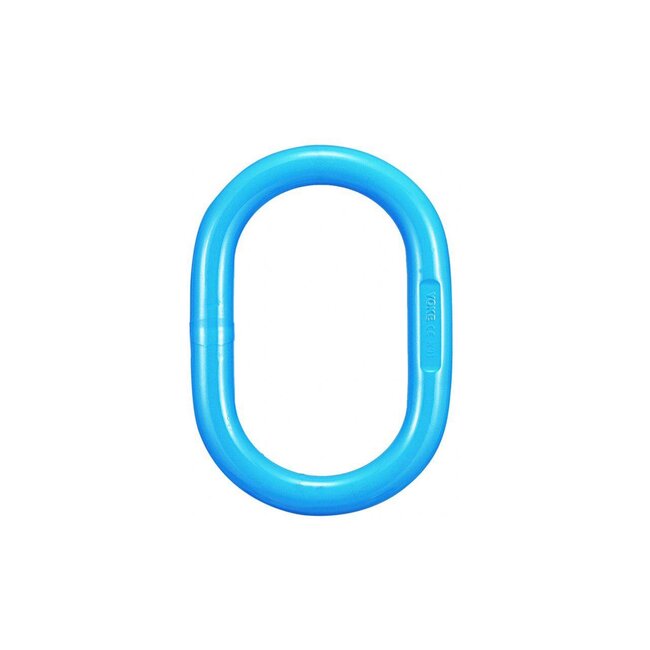

Yoke Topschalm 1-2 sprong Lees meer.
Specificaties
• De speciaal ontworpen inkeping maakt het eenvoudig om staaldraadhulzen op onze topschalmen aan te brengen.
• Geschikt voor omega-koppelingen.
• Gehard en gekalmeerd staal Foto: pag6-X006 Overal foto + pag6-X006 Technische tekening
• Ten minste 25% meer WLL dan traditionele G80-producten.
• Gefabriceerd conform EN 1677-4 en ASME B30.26.
• Getest op 2,5 keer de WLL met certificering voor elke geproduceerde partij.
• Ontwerpfactor 4: 1.
• Metaalmoeheid factor van minstens 20.000 cycli bij 1,5 maal de WLL.
• Temperingtemperatuur op minimaal 400 ° C.
• Gelaste Master Link ontworpen voor 3-4 benig kettingwerk
• Elke topschalm is gemarkeerd met een batchnummer dat verwijst naar het testcertificaat met volledige traceerbaarheid naar grondstoffen.

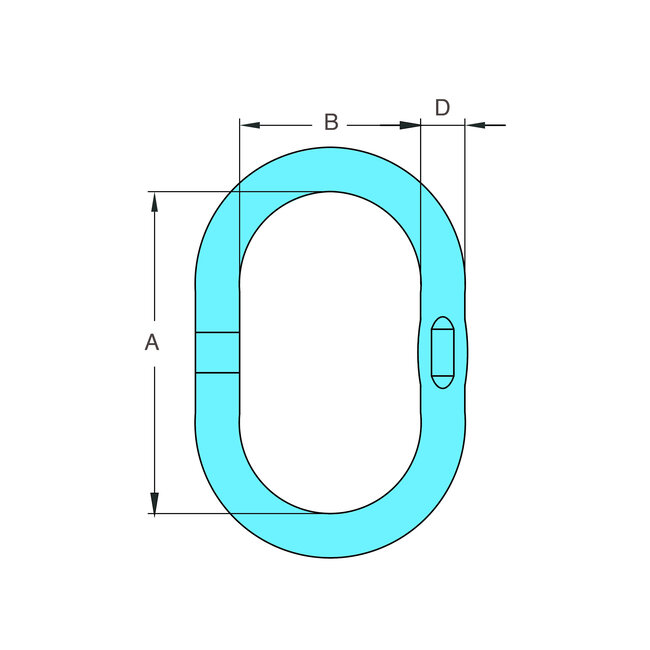

| Geschikt voor | WLL b 0-45° | Proof Load | Afmetingen (mm) | |||
| Haakleng mm | 2-sprong mm | ton | kN | D | A | B |
| 8 | 6 | 2,8 | 69 | 13 | 110 | 60 |
| 10 | 8 | 4 | 98 | 16 | 110 | 60 |
| 13 | 10 | 6,7 | 164 | 19 | 135 | 75 |
| 13 | 10 | 8,5 | 208 | 22 | 160 | 90 |
| 16 | 13 | 11,5 | 282 | 28 | 180 | 100 |
| 20 | 16 | 17 | 417 | 32 | 200 | 110 |
| 22 | 20 | 25,1 | 615 | 36 | 260 | 140 |
| 26 | 22 | 38,3 | 938 | 45 | 300 | 180 |
| 32 | 28 | 45 | 1103 | 50 | 300 | 200 |
