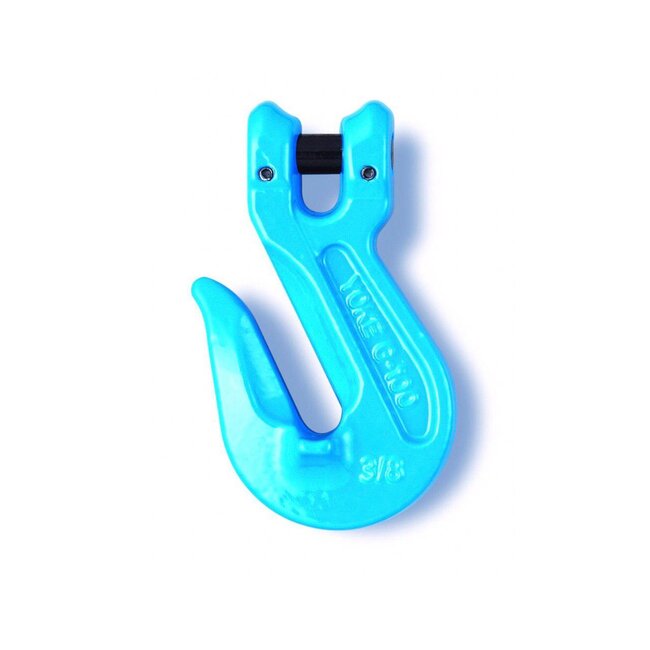

Yoke inkorthaak Grade 100 Lees meer.
Specificaties
• Gehard en gekalmeerd staal.
• Ten minste 25% meer WLL dan traditionele G80-producten.
• Gefabriceerd conform DIN PAS 1061 en ASTM A952 / A 952M
• Testbelasting getest op 2,5 keer de WLL met certificering voor elke geproduceerde partij.
• Ontwerpfactor 4: 1.
• Metaalmoeheid factor van minstens 20.000 cycli bij 1,5 maal de WLL.
• Tempingtemperatuur minimaal 400 ° C
• Niet voor gebruik met Omega Link
• Schakelt volledige WLL in tijdens gebruik, dankzij steunvleugels die vervorming van de kettingverbinding voorkomen.
| Geschikt voor Grade 100 ketting |

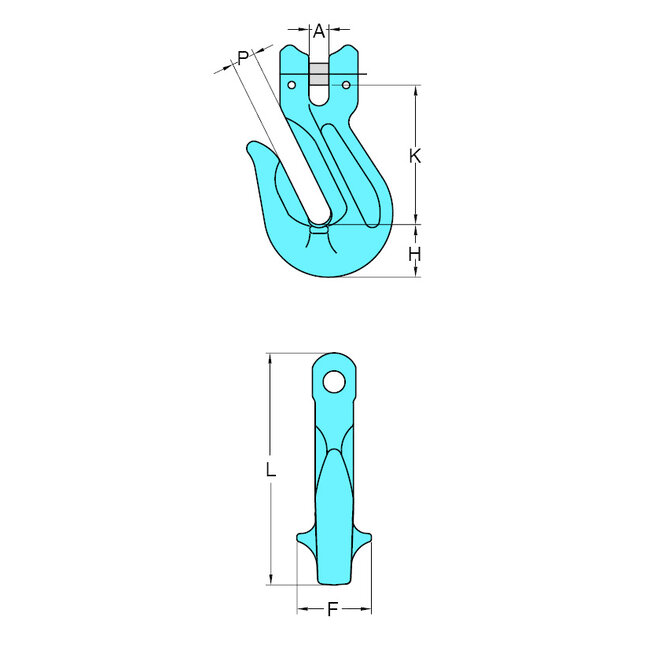

WLL | Afmetingen (mm) | |||||
| mm | tonnes* | A | F | H | K | L | P |
| 6 | 1,4 | 7 | 25 | 18 | 47 | 79 | 8 |
| 7, 8 | 2,5 | 10 | 30 | 22 | 54 | 93 | 10 |
| 10,0 | 4 | 11 | 41 | 29 | 77 | 128 | 13 |
| 13 | 6,7 | 15 | 52 | 38 | 99 | 165 | 17 |
| 16,0 | 10 | 18 | 57 | 45 | 114 | 195 | 21 |
| 20,0 | 16 | 22 | 73 | 52 | 130 | 222 | 23,0 |
| 22,0 | 19 | 24 | 70 | 56 | 139 | 247 | 26,0 |
