Yoke draai-kantelbaar hijsoog met langere bout Grade 100 - Yoke

aboma amtek CE logo
€67,26 Excl. btw
Levertijd: Op voorraad
Merk:
+ -
In winkelwagen
korte omschrijving:
Yoke draai-kantelbaar hijsoog met langere bout Grade 100

Lees volledige omschrijving

Artikelnummer: YDKHL-8

Specificaties

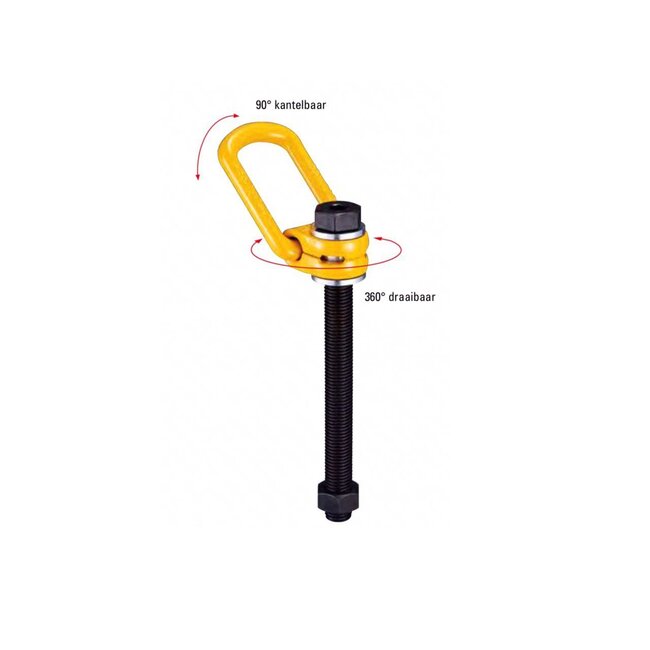

• 360 graden draaibaar, 180 graden kantelbaar
• Gehard en gekalmeerd staal.
• Gefabriceerd conform EN 1677-1
• Last dragende onderdelen 100% magnaflux-scheur gedetecteerd
• Magnaflux-scheurdetectie wordt 100% bij elke batch uitgevoerd
• Elk onderdeel heeft volledige traceerbaarheid naar grondstoffen.
• Bouten zijn metrisch draad, (ASME / ANSI B18.3.1M), specificatie is 12.9 DIN EN ISO 4762
• Getest op 2,5 keer de WLL met certificering voor elke geproduceerde partij
• Alle YOKE hijsogen voldoen aan de eisen van ASME B30.26
• Snelle en simpele montage, slechts een getapt gat is nodig.



Working
Load Limit

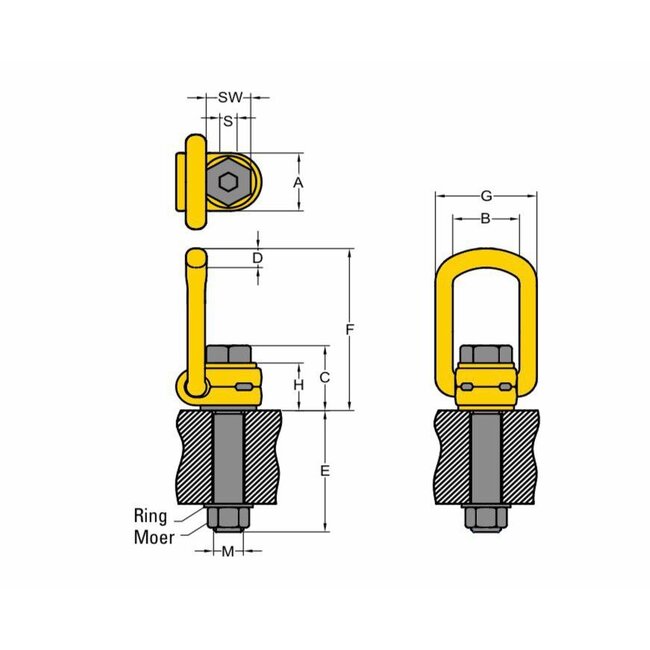

Thread version Afmetingen (mm)     Aanhaalmoment
  M E Pitch A B C D F G H S SW
tonnes mm mm DIN13 mm     Nm
0,3 M 8 76 1,25 30 35 35 10 85 55 29 6 13 30
0,63 M 10 96 1,5 30 35 36 10 85 55 29 6 17 60
1 M 12 114 1,75 33 37 44 14 98 57 36 8 19 100
1,5 M 16 149 2 33 37 46 14 98 57 36 10 24 150
2,5 M 20 186 2,5 50 54 57 17 140 82 44 12 30 250
4 M 24 221 3 50 54 59 17 140 82 44 14 36 400
5 M 30 278 3,5 60 65 81 23 170 99 62 17 46 500
8 M 36 222 4 77 85 101 27 225 124 78 22 55 800
10 M 42 272 4,5 77 85 104 27 225 124 78 24 65 1000
20 M 48 295 5 95 104 120 36 259 158 90 27 75 2000
