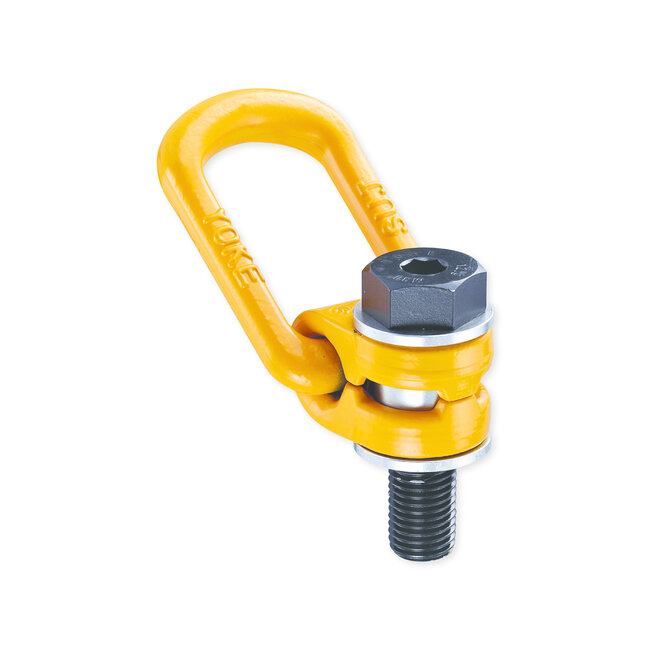

Yoke draai-kantelbaar hijsoog Grade 100 Lees meer..
Specificaties
• 360 graden draaibaar, 180 graden kantelbaar
• Gehard en gekalmeerd staal.
• Gefabriceerd conform EN 1677-1
• Last dragende onderdelen 100% magnaflux-scheur gedetecteerd
• Magnaflux-scheurdetectie wordt 100% bij elke batch uitgevoerd
• Elk onderdeel heeft volledige traceerbaarheid naar grondstoffen.
• Bouten zijn metrisch draad, (ASME / ANSI B18.3.1M), specificatie is 12.9 DIN EN ISO 4762
• Getest op 2,5 keer de WLL met certificering voor elke geproduceerde partij
• Alle YOKE hijsogen voldoen aan de eisen van ASME B30.26
• Snelle en simpele montage, slechts een getapt gat is nodig.

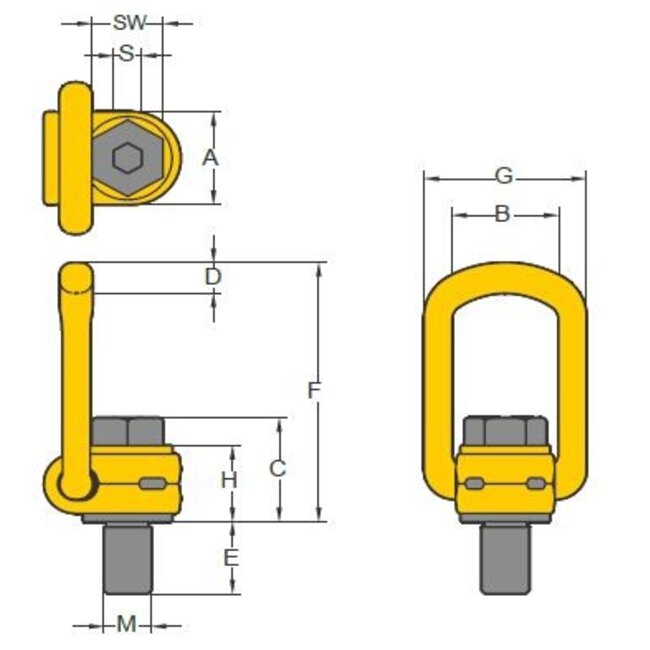

Working Load Limit | Thread version | Afmetingen (mm) | Aanhaalmoment | ||||||||||
M | E | Pitch | A | B | C | D | F | G | H | S | SW | ||
tonnes | mm | mm | DIN13 | mm | Nm | ||||||||
0,3 | M 8 | 11 | 1,25 | 30 | 35 | 35 | 10 | 85 | 55 | 29 | 6 | 13 | 30 |
0,63 | M 10 | 16 | 1,5 | 30 | 35 | 36 | 10 | 85 | 55 | 29 | 6 | 17 | 60 |
1 | M 12 | 18 | 1,75 | 33 | 37 | 44 | 14 | 98 | 57 | 36 | 8 | 19 | 100 |
1,2 | M 14 | 21 | 2 | 33 | 37 | 45 | 14 | 98 | 57 | 36 | 10 | 22 | 120 |
1,5 | M 16 | 24 | 2 | 33 | 37 | 46 | 14 | 98 | 57 | 36 | 10 | 24 | 150 |
2 | M 18 | 26 | 2,5 | 50 | 54 | 57 | 17 | 140 | 82 | 44 | 12 | 30 | 200 |
2,5 | M 20 | 30 | 2,5 | 50 | 54 | 57 | 17 | 140 | 82 | 44 | 12 | 30 | 250 |
4 | M 24 | 36 | 3 | 50 | 54 | 59 | 17 | 140 | 82 | 44 | 14 | 36 | 400 |
4 | M 27 | 38 | 3 | 60 | 65 | 79 | 23 | 170 | 99 | 62 | 17 | 41 | 400 |
5 | M 30 | 48 | 3,5 | 60 | 65 | 81 | 23 | 170 | 99 | 62 | 17 | 46 | 500 |
7 | M 36 | 54 | 4 | 60 | 65 | 88 | 23 | 178 | 99 | 65 | 22 | 55 | 700 |
8 | M 36 | 62 | 4 | 77 | 85 | 101 | 27 | 225 | 124 | 78 | 22 | 55 | 800 |
10 | M 42 | 72 | 4,5 | 77 | 85 | 104 | 27 | 225 | 124 | 78 | 24 | 65 | 1000 |
15 | M 42 | 63 | 4,5 | 95 | 104 | 112 | 36 | 256 | 158 | 86 | 24 | 65 | 1500 |
20 | M 48 | 72 | 5 | 95 | 104 | 120 | 36 | 259 | 158 | 90 | 27 | 75 | 2000 |
22 | M56 | 84 | 5,5 | 95 | 104 | 128 | 36 | 259 | 158 | 90 | 27 | 89 | 2100 |
22,5 | M64 | 100 | 6 | 113 | 104 | 133 | 36 | 259 | 158 | 90 | 32 | 95 | 2200 |
Yoke draai-kantelbaar hijsoog Grade 100
